Матричная лаборатория MatLab





Построение поверхности столбцами

Еще один тип представления поверхности, когда она строится из многочисленных столбцов, дают команды класса meshz:

  • meshz(...) — аналогична mesh(...), но строит поверхность как бы в виде столбиков. Следующий пример иллюстрирует применение команды mesh:
» [X.Y]=meshgrid([-3:0.15:3]);

» Z=X.^2+Y.^2;

» meshz(X,Y,Z)

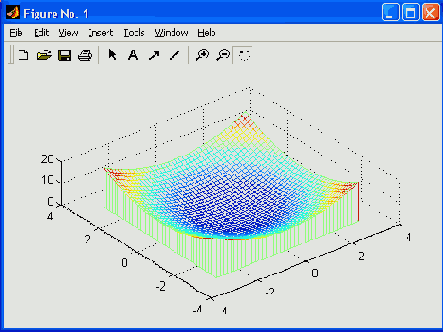

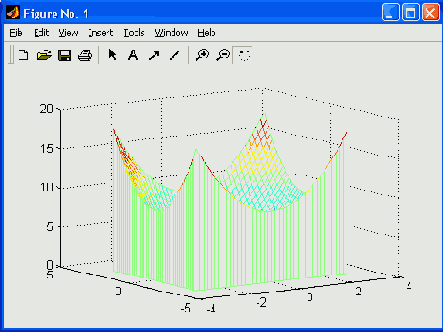

Столбцовый график поверхности показан на рис. 6.24.

Графики такого типа используются довольно редко. Возможно, он полезен архитекторам или скульпторам, поскольку дает неплохое объемное представление о поверхностях.

Рис. 6.24. Построение поверхности столбцами
