Построение сферы

Для расчета массивов X, Y и Z координат точек сферы как трехмерной фигуры используется функция sphere:

  • [X.Y,Z]=sphere(N) — генерирует матрицы X, Y и Z размера (N+l)x(N+l) для последующего построения сферы с помощью команд surf (X, Y.Z) или surfl (X. Y.Z);
  • [X,Y.Z]=sphere — аналогична предшествующей функции при N=20.

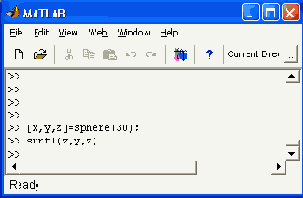

Пример применения этой функции:

» [X,Y,Z]=sphere(30);

» surfl(X,Y,Z)

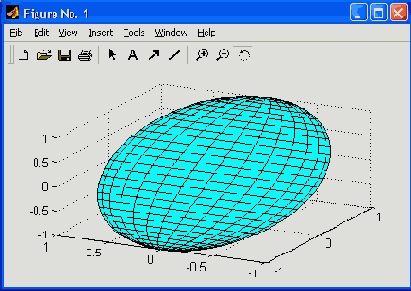

На рис. 6.53 показана построенная в этом примере сфера. Хорошо видны геометрические искажения (сфера приплюснута), связанные с разными масштабами по координатным осям.

Рис. 6.53. Построение сферы

Обратите внимание на то, что именно функциональная окраска сферы придает ей довольно реалистичный вид. В данном случае цвет задается вектором Z.
