Лестничные графики — команды stairs

Лестничные графики визуально представляют собой ступеньки с огибающей, представленной функцией у(х).

Такие графики используются, например, для отображения процессов квантования функции у(х), представленной рядом своих отсчетов. При этом в промежутках между отсчетами значения функции считаются постоянными и равными величине последнего отсчета.

Для построения лестничных графиков в системе MATLAB используются команды группы stairs:

stairs(Y) — строит лестничный график по данным вектора Y;
stairs(X.Y) — строит лестничный график по данным вектора Y с координатами х переходов от ступеньки к ступеньке, заданными значениями элементов вектора X;
stairs(...,S) — аналогична по действию вышеописанным командам, но строит график линиями, стиль которых задается строками S.

Следующий пример иллюстрирует построение лестничного графика:

» х=0:0.25:10;

» stairs(x,x. ^{^} 2);

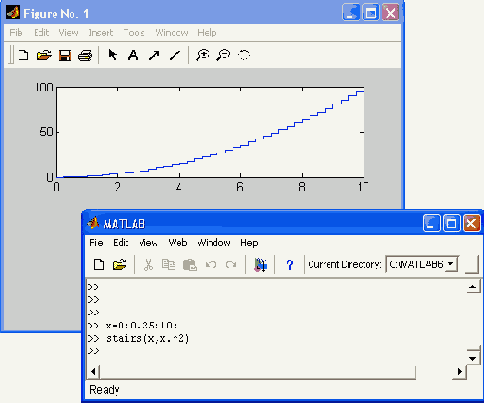

Результат построения представлен на рис. 6.9.

Рис. 6.9. Лестничный график функции х ^{^} 2

Обратите внимание на то, что отсчеты берутся через равные промежутки по горизонтальной оси. Если, к примеру, отображается функция времени, то stairs имеет вид квантованной по времени функции.

Функция H=stairs(X,Y) возвращает вектор дескрипторов графических объектов.

Функция

[XX,YY]=stairs(X.Y)

сама по себе график не строит, а возвращает векторы XX и YY, которые позволяют построить график с помощью команды plot(XX.YY).
