Дескрипторы объектов

С понятием объектов дескрипторной графики связана особая характеристика объектов — дескриптор (описатель). Его можно понимать как некое число — своеобразный идентификатор

(«распознаватель») объектов.

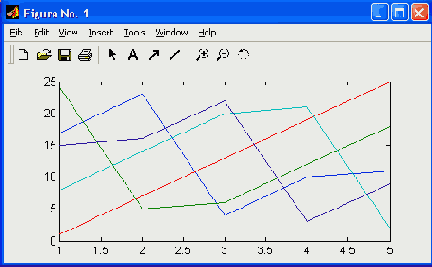

Рис. 7.5. Графики пяти функций, представляющих значения элементов магической матрицы magic(5)

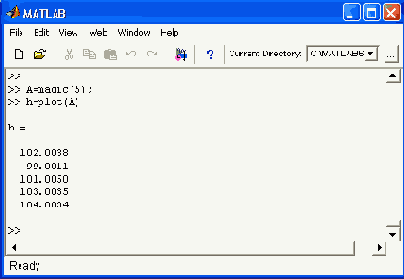

Дескриптор объектов root всегда равен 0, а дескриптор объектов figure (рисунок) — это целое число, указывающее на номер графического окна. Дескрипторы других объектов — это числа с плавающей запятой. По значениям дескрипторов MATLAB идентифицирует объекты. Дескриптор одного такого объекта представляет собой одно число, а если объектов несколько — несколько чисел (вектор). Например, следующие команды строят пять графиков, представляющих значения элементов магической матрицы (магического квадрата), в одном окне:

» A=magic(5);

» h=plot(A)

h=

3.0013

101.0009

102.0004

103.0004

104.0004

В данном случае вектор h содержит дескрипторы элементов графика, показанного на рис. 7.5.

Мы еще раз обращаем ваше внимание на то, что дескрипторы дают лишь внутреннее описание того или иного объекта и ассоциировать их явно с привычными параметрами, например координатами или цветом объекта, не следует. Более того, нет никаких оснований считать их одинаковыми для разных версий MATLAB, для разных компьютерных платформ и даже для одинаковых команд, но в разных местах сессии.
